內螺紋針型閥J13W
欄目：業界資訊 發布時間：2021-10-12
內螺紋針型閥,J13W內螺紋針型閥采用鍛管連接和螺紋連接,適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。

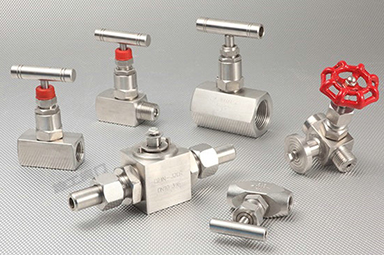

內螺紋針型閥規格型號J13W
內螺紋針型閥,J13W內螺紋針型閥采用鍛管連接和螺紋連接,適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。密封性良好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。內螺紋針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
內螺紋針型閥規格型號J13W
內螺紋針型閥,J13W內螺紋針型閥采用鍛管連接和螺紋連接,適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。密封性良好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。內螺紋針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
| 產品名稱： | 內螺紋針型閥 |
|
J13W |
|
|
手動 |
|
螺紋 |
|
|
熱鍛壓閥體 |
|
錐面密封 |
|
|
1.6MPa-32.0MPa |
|
DN6-40 |
|
|
碳鋼,不銹鋼等 |
|
承質品牌 |
內螺紋針型閥J13W應用規范
設計制造：ANSI B16.34-1996
連接形式：NPT內螺紋連接；SW承插焊連接
結構特征：錐面密封；旋塞提升式
閥門檢驗和實驗：API STD 598-1996
材料：碳鋼按ASTM A105-1991
不銹鋼按ASTM A276-1992
內螺紋針型閥J13W適用范圍
當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
J13W內螺紋針型閥工作壓力：1.6~32MPa(MPa)
工作溫度：≤425()
使用介質：水、油品、液化石油氣、蒸汽等。

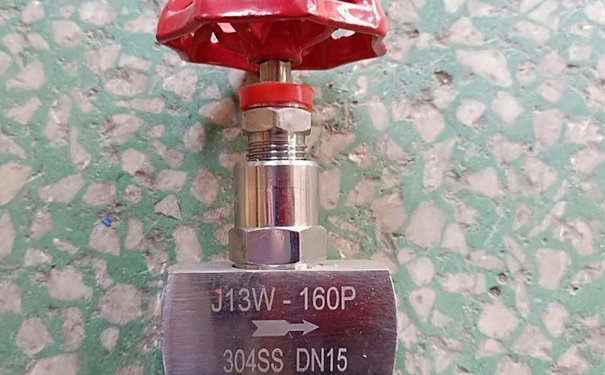

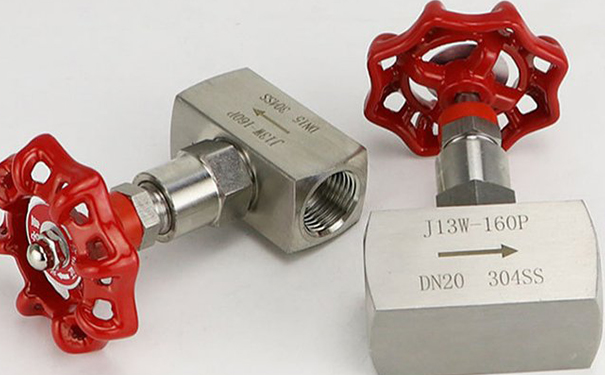

內螺紋針型閥J13W實物圖
|
零件名稱Part name |
閥桿、閥蓋Stem, Bonnet | 閥桿、閥瓣Stem, Disc | 填料Packing |
| J13W-16P |
鉻鎳不銹鋼 Cr,Ni Stainless steel |
鉻鎳不銹鋼 Cr,Ni Stainless steel |
PTFE、柔性石墨 PTEF,Soft graphite |
| J13W-160、J13W-40 |
優質碳鋼 High grade carbon steel |
優質碳鋼 High grade carbon steel |
內螺紋針型閥，J13W內螺紋針型閥參數
|
型號 Type |
公稱壓力（MPa） Nominal Pressure |
試驗壓力PS（MPa）Test pressure |
工作壓力（MPa） Working Pressure |
工作溫度() Working Temperature |
適用介質 Suitable |
||
|
殼體 Shell |
密封（液） Seal |
密封（氣） Seal |
|||||
| J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540 |
液化石油氣水、酸、 蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc. |
| J13W40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 | |
| J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
內螺紋針型閥，J13W內螺紋針型閥結構圖與尺寸表
|
公稱直徑DN(mm) Nominal diameter |
管螺紋G Sourceioint |
尺寸Dimensions |
重量（Kg） Weight |
||||
| Do | L | H | H1 | d | |||
| 6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
| 10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
| 20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的內螺紋針型閥J13W性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
