Z41T,Z45T鑄鐵閘閥
Z41T/Z45T鑄鐵閘閥分明桿和暗桿適用于1.0MPa，工作溫度-29～200℃的管路上，用于截斷或接通管路中的介質。 可適用于水、蒸汽、油品等多種介質。 驅動方式 手動、傘齒輪傳動及電動。
Z41T/Z45T鑄鐵閘閥分明桿和暗桿適用于1.0MPa，工作溫度-29～200℃的管路上，用于截斷或接通管路中的介質。 可適用于水、蒸汽、油品等多種介質。 驅動方式 手動、傘齒輪傳動及電動。
| 產品名稱： | 鑄鐵閘閥 | 產品型號： | Z41H、Z45H |
| 公稱通徑： | DN40～DN1200 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.0MPa-1.6MPa | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+200ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
| 閥體材質： | HT200、HT250、鑄鐵 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
Z41T/Z45T鑄鐵閘閥分明桿和暗桿適用于1.0MPa，工作溫度-29～200℃的管路上，用于截斷或接通管路中的介質。 可適用于水、蒸汽、油品等多種介質。 驅動方式 手動、傘齒輪傳動及電動。Z41T主要技術參數
| 型號 | 公稱壓力MPa | 試驗壓力MPa |
工作 溫度 |
使用 介質 |
||
| 強度 | 密封（液） | 低壓密封（氣） | ||||
| Z41T-10 | 1.0 | 1.5 | 1.1 | 0.6 | ≤200℃ | 水、蒸汽 |
Z41T主要零件材料
| 型號 | 閥體 | 閥蓋 | 閘板 | 閥桿螺母 | 閥桿 | 填料 |
| Z41T-10 | 灰鑄鐵 | 灰鑄鐵 | 銅 | 不銹鋼 | 油浸石棉盤根 | |

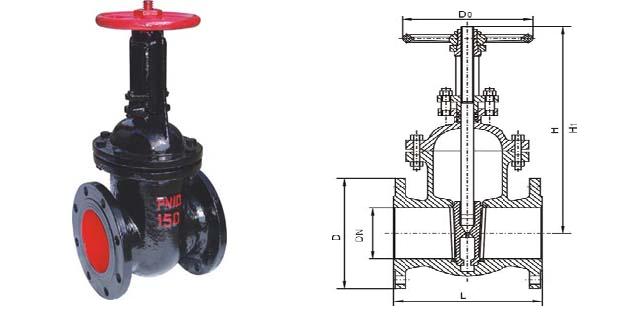

Z41T外形結構圖
Z41T主要外形尺寸(法蘭尺寸按 JB78 PN1.0MPa規定）
|
口徑 DN(mm) |
Z41T-10 | ||||
| L | D | H | H1 | D0 | |
| 40 | 165 | 145 | 250 | 295 | 160 |
| 50 | 180 | 160 | 270 | 325 | 180 |
| 65 | 195 | 180 | 300 | 380 | 180 |
| 80 | 210 | 195 | 330 | 420 | 200 |
| 100 | 230 | 215 | 410 | 520 | 200 |
| 125 | 255 | 245 | 470 | 610 | 240 |
| 150 | 280 | 280 | 550 | 710 | 240 |
| 200 | 330 | 335 | 700 | 915 | 320 |
| 250 | 380 | 390 | 830 | 1095 | 320 |
| 300 | 420 | 445 | 960 | 1275 | 400 |
| 350 | 450 | 500 | 1130 | 1500 | 400 |
| 400 | 480 | 565 | 1345 | 1760 | 500 |
| 450 | 510 | 615 | 1450 | 1920 | 500 |
| 500 | 540 | 670 | 1650 | 2170 | 720 |
| 600 | 600 | 780 | - | - | - |
| 700 | 660 | 895 | |||
| 800 | 720 | 1010 | |||
| 900 | 780 | 1110 | |||
| 1000 | 840 | 1220 | |||
| 1200 | 960 | 1450 | - | - | - |
Z45T主要技術參數
| 型號 | 公稱壓力MPa | 試驗壓力MPa | 工作溫度 | 使用介質 | |
| 密封 | 強度 | ||||
| Z45T-10 | 1.0 | 1.1 | 1.5 | ≤100-200℃ | 水、蒸汽、油 |
Z45T主要零件材料
| 型號 | 閥體、閥蓋、閘板 | 密封圈 | 閥桿 | 填料 |
| Z45T-10 | 灰鑄鐵、球墨鑄鐵 | 不銹鋼 | 碳鋼、不銹鋼 | 浸油石棉盤根 |

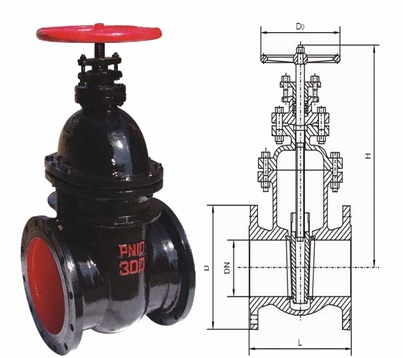

Z45T外形結構圖
Z45T主要外形尺寸
| 口徑DN（mm) | Z45T-10 | |||
| L | D | H | D0 | |
| 40 | 165 | 145 | 300 | 160 |
| 50 | 180 | 160 | 300 | 180 |
| 65 | 195 | 180 | 340 | 180 |
| 80 | 210 | 195 | 360 | 200 |
| 100 | 230 | 215 | 400 | 200 |
| 125 | 255 | 245 | 500 | 240 |
| 150 | 280 | 280 | 550 | 240 |
| 200 | 330 | 335 | 620 | 320 |

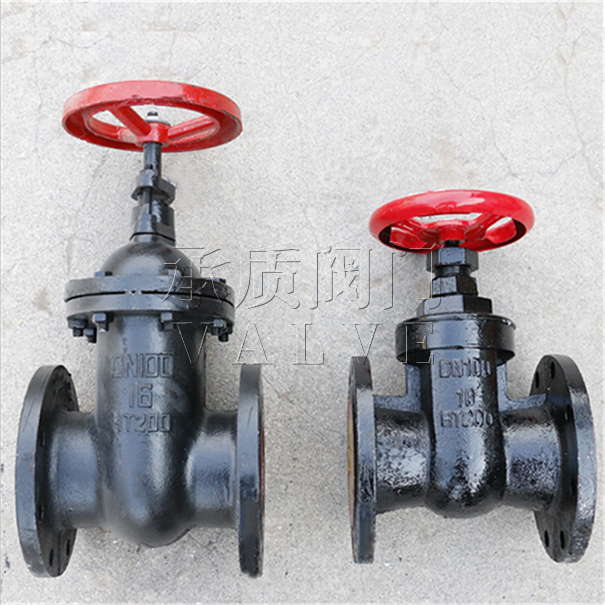

Z41T,Z45T鑄鐵閘閥實物圖
|
聲明：【Z41T,Z45T鑄鐵閘閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的Z41T,Z45T鑄鐵閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
